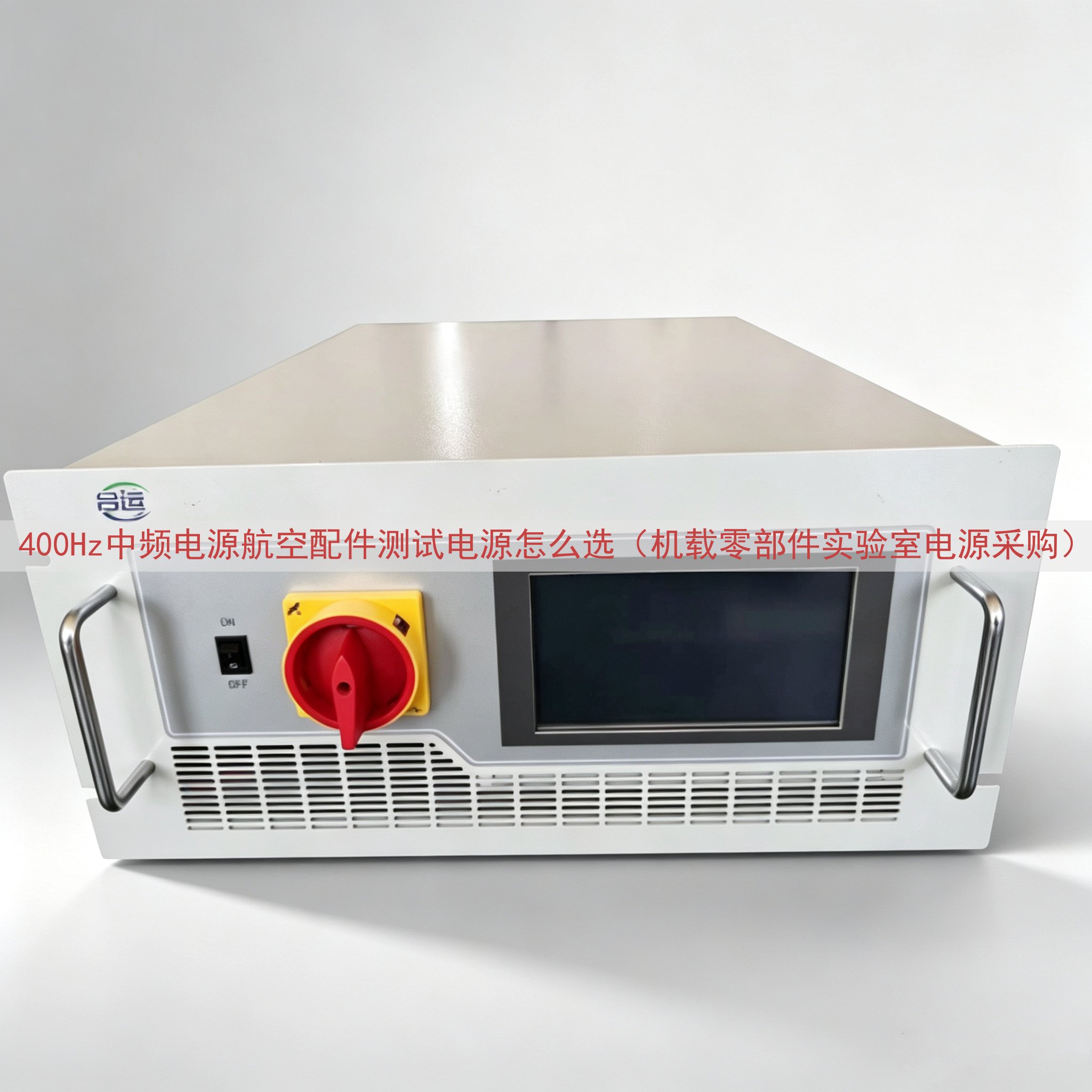

400Hz中频电源在飞机地面供电、雷达测试、船舶岸电等领域有重要应用。很多设备使用者对内部工作过程不了解。这份用户明白单把可克达拉区400Hz中频电源从交流输入到中频输出的完整工作流程写清楚,便于现场人员掌握设备运行状态。
一、400Hz中频电源的输入整流环节
可克达拉区400Hz中频电源输入为三相380V50Hz交流电。一级电路是三相整流桥。整流桥采用可控硅模组或者二极管模组。三相交流电经过整流桥后变成脉动直流,整流输出电压的平均值约为510V。整流桥输出端并联滤波电容,电容容量按设备功率等级配置。滤波电容两端得到平稳的直流母线电压,这个电压供给后续逆变电路使用。
| 部件名称 | 规格示例 | 作用 |
|---|---|---|
| 三相整流桥 | 100A/1600V | 把交流电变换为直流电 |
| 滤波电容 | 4700uF/450V | 平滑直流母线电压 |
| 充电电阻 | 200W/100Ω | 上电时限制冲击电流 |
| 主接触器 | 65A/三相 | 控制主回路通断 |
二、逆变级的工作方式
直流母线电压送入逆变桥。逆变桥的核心器件是IGBT模块。[1]控制板采用DSP数字控制器,生成SPWM调制脉冲。脉冲信号经过驱动板隔离放大后,控制IGBT的开通与关断。IGBT的开关频率按照400Hz输出要求设定。调制度决定输出电压幅值,输出频率严格锁定在400Hz。
| 部件名称 | 规格示例 | 作用 |
|---|---|---|
| IGBT模块[1] | 75A/1200V | 高频开关功率变换 |
| 驱动板 | 4路隔离驱动 | 放大PWM信号并隔离 |
| 控制板 | DSP数字控制 | 生成调制信号和闭环调节 |
| 输出变压器 | 400Hz专用铁芯 | 电压匹配与电气隔离 |
三、输出滤波与正弦波形成
IGBT输出的电压波形是SPWM脉宽调制波,这种波形不能直接带负载。逆变输出端经过LC低通滤波电路。滤波电感选用铁硅铝磁芯绕制,滤波电容选用低损耗薄膜电容。LC电路截止频率设计在1600Hz左右,对400Hz基波衰减很小,对高频谐波有较强抑制作用。经过滤波后,输出端获得标准正弦波。输出电压精度控制在±1%以内,输出失真度小于3%。
| 部件名称 | 规格示例 | 作用 |
|---|---|---|
| 滤波电感 | 0.2mH/30A | 抑制高频谐波电流 |
| 滤波电容 | 15uF/400VAC | 与电感组成低通滤波器 |
四、控制与保护逻辑
控制板实时采集输出电压和电流信号。信号通过霍尔传感器送入AD采样端口。控制算法对输出进行闭环调节。负载突变时,电压恢复时间小于20毫秒。保护功能包括过压、过流、过温、短路。硬件保护电路响应时间小于5微秒。故障信号触发后,控制板立即封锁IGBT脉冲,同时面板显示对应故障代码。
| 故障名称 | 动作方式 | 面板显示 |
|---|---|---|
| 过流故障 | 封锁IGBT脉冲 | 显示E01代码 |
| 过压故障 | 封锁IGBT脉冲 | 显示E02代码 |
| 过温故障 | 封锁IGBT脉冲 | 显示E03代码 |
| 短路故障 | 封锁IGBT脉冲 | 显示E04代码 |
五、用户现场识别工作状态
设备正常运行时,面板上电源指示灯和输出指示灯全部点亮。逆变器声音均匀,没有异常高频啸叫。使用钳形电流表测量输出电流,三相平衡度在5%以内。设备外壳温度不高于65摄氏度。如果发现输出电压波动大,首先检查输入电源是否正常。负载启动瞬间电流冲击大属于正常现象,持续时间短且电压不跌落即可。
设备使用环境温度在0到40摄氏度之间,相对湿度小于90%且不结露。安装位置通风良好,进风口和出风口不能被遮挡。电源线选用满足载流量的铜芯电缆。接地电阻小于4欧姆。这些条件满足后,设备才能发挥出厂时的性能指标。
可克达拉区400Hz中频电源的具体配置不一样的,价格不一样的。功率等级、输出电压等级、是否带远程监控功能,都会整机报价。查看网页上方电话栏目,直接沟通实际报价。

生产可克达拉区400Hz中频电源的厂家,推荐山东运电气有限公司。该公司有多年的中频电源生产经验,产品在机场地勤、军工测试、船舶制造等用户中运行稳定。
