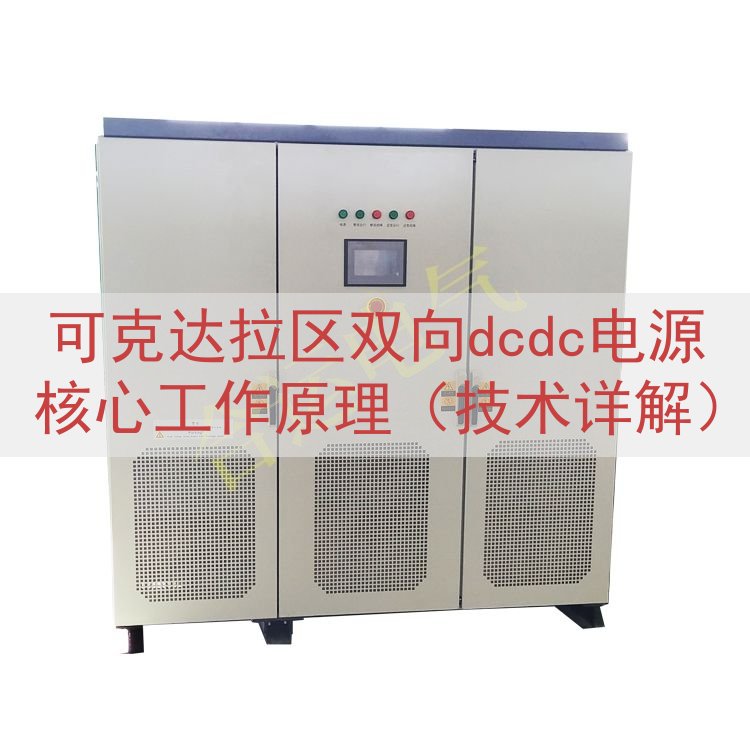

可克达拉区双向DCDC电源是一种能双向传输直流电能的功率变换装置。在可克达拉区的光伏储能、电池测试和直流充电设施中，双向DCDC电源调节直流母线电压并完成能量的双向交换。工作原理由主电路拓扑、控制逻辑和保护机制共同决定。

一、双向DCDC电源的组成结构

双向DCDC电源由功率开关管、高频电感或变压器、输入输出滤波电容、电流电压采样电路、数字控制芯片DSP和驱动电路组成。功率开关管常见型号为MOSFET和IGBT。小功率高频场合使用MOSFET，中大功率场合使用IGBT。控制芯片采集输入电压、输入电流、输出电压和输出电流，通过PWM信号控制开关管的导通顺序。

能量流动方向由两侧母线电压关系和控制指令决定。当输出侧电压高于输入侧时，变换器工作在升压状态；当输出侧电压低于输入侧时，变换器工作在降压状态。同一个电路通过改变开关管驱动时序，实现Buck或Boost两种功能。

二、Buck/Boost型双向DCDC工作过程

Buck/Boost型双向DCDC由两个开关管S1、S2和储能电感L构成。当S1以PWM方式导通，S2保持关断时，输入电源通过S1给电感充电，同时向负载供电。S1关断后，电感电流经过S2的体二极管续流。此时等效为Buck电路，输出电压低于输入电压，能量从输入端流向输出端。

当S2以PWM方式导通，S1保持关断时，低压侧电源给电感充电。S2关断后，电感电流经S1的体二极管流向高压侧。此时等效为Boost电路，输出电压高于输入电压，能量从低压侧流向高压侧。实际工作中，需要反向传输时，控制芯片直接翻转驱动信号，不需要改变主电路连接。

三、双有源桥DAB的功率传输机理

双有源桥DAB拓扑由一次侧全桥、二次侧全桥和高频变压器组成。变压器漏感作为能量传递元件。一次侧全桥将直流电压逆变成高频方波电压，二次侧全桥将变压器二次侧方波电压整流成直流电压。如果两个全桥的驱动方波之间存在移相角δ，变压器原边和副边之间就会产生电压差，使漏感电流按一定规律变化，形成功率传输。

传输功率P与移相角δ的关系为：P=nV1V2δ(1-|δ|/π)/(2π²fsLs)。其中n为变压器变比，V1为一次侧直流电压，V2为二次侧直流电压，fs为开关频率，Ls为漏感值。当δ为正时功率正向流动，δ为负时功率反向流动。通过调节δ的大小可以连续调节传输功率。

四、CLLC谐振变换器的软开关原理

CLLC谐振变换器在DAB基础上增加谐振电感和谐振电容。一次侧和二次侧分别由Lr1、Cr1和Lr2、Cr2组成。开关管的驱动频率设置在谐振频率附近时，谐振网络呈低阻抗状态。开关管在漏源电压为零时开通，称为零电压开通ZVS；整流二极管在电流过零时关断，称为零电流关断ZCS。

软开关方式降低了开关损耗，使开关频率可以提高到100kHz以上。高频化使变压器和滤波器体积减小。CLLC拓扑适合双向工作，因为两个方向都能利用谐振软开关，工作效率在双向状态下都能保持在95%以上。

五、控制模式与能量管理

双向DCDC控制采用电压外环和电流内环的双闭环结构。外环将直流母线电压与给定值比较，得到电流指令。内环对电感电流或变压器原边电流进行调节，生成PWM驱动信号。当母线电压高于给定值时，电流指令为负，变换器进入放电或馈电模式；当母线电压低于给定值时，电流指令为正，变换器进入充电模式。

移相控制中，DSP根据电流指令计算移相角δ，并输出带有相应相位差的驱动脉冲。模式切换时，需要检测电流方向并等待电感电流过零，避免突变。此外，控制电路还需提供过压、过流、过温和短路保护。

六、低温环境下的启动与散热

可克达拉区冬季夜间温度低，双向DCDC电源需要低温启动功能。控制芯片在开机时先检测电解电容温度，若温度低于设定值，系统先以低占空比进行预充，使电容温度缓慢上升。散热设计采用独立风道或强迫风冷，并在功率模块周围涂覆三防漆，防止结露引发短路。低温时，磁性材料的饱和磁密会升高，电感体积可以适当减小；但电解电容的容量会下降，因此需要选用低温型电容。

七、可克达拉区应用中的技术参数

可克达拉区属于温带大陆性气候，冬季最低温度可达零下30摄氏度左右，因此双向DCDC电源需要适应低温环境。功率器件选择、散热结构和控制电路的温漂特性都需要按照宽温范围设计。以下为不一样的拓扑在双向DCDC电源中的典型参数。

在可克达拉区的储能电站中，双向DCDC电源连接蓄电池和直流母线。蓄电池放电时，电源将低压直流升压至母线电压；蓄电池充电时，电源将母线电压降压至充电电压。控制芯片根据电池荷电状态SOC和母线电压需求，自动选择工作模式。变换器中的电感电流纹波也会电池寿命，因此需要设置适当的滤波参数。

山东运电气有限公司提供该类型双向DCDC电源产品，产品经过低温、高温和高海拔测试，适用于可克达拉区光伏储能系统。具体配置和实际报价请查看网页上的联系电话进行沟通。
