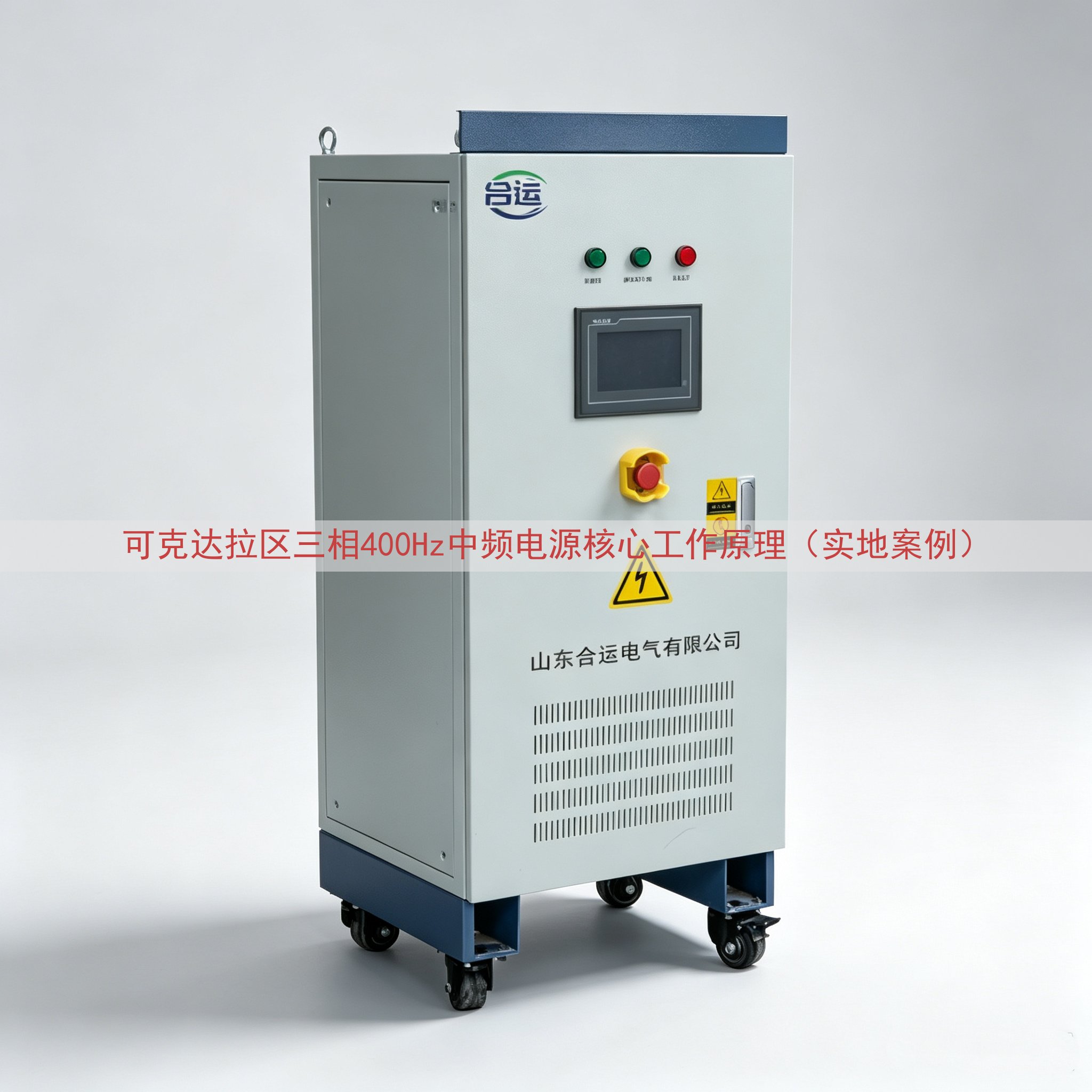

在可克达拉区一处航空地面保障站，一套三相400Hz中频电源设备长期运行，为飞机航电系统提供稳定测试用电。该设备由山东运电气有限公司成套供货并完成现场安装。以下结合该实地案例，说明三相400Hz中频电源从工频输入到中频输出的完整工作流程与核心原理。
一、可克达拉区三相400Hz中频电源的用途与现场环境
该电源额定输出功率为60kVA，输入来自当地10kV/380V变压器，经配电柜后接入电源整流单元。负载侧为多台飞机惯性导航测试台和雷达模拟器，要求电压稳定度±1%，频率稳定度±0.1%，波形失真度小于3%。现场环境温度-10℃至45℃，相对湿度最高85%。设备采用强制风冷，柜体防护等级IP43。
山东运电气有限公司根据现场条件，选用了双变换拓扑结构，即先整流为直流，再逆变回交流。这种结构能完全隔离输入侧的电压波动和谐波，保障输出电能质量满足航空标准。
二、三相400Hz中频电源主电路工作流程
主电路依次经过以下环节：
- 交流输入滤波：三相380V/50Hz先经过EMI滤波器，抑制差模和共模干扰。
- 整流与滤波：采用六脉冲晶闸管整流桥，输出约540V直流。整流后经LC滤波，直流纹波低于1%。
- 直流母线：直流母线电压稳定在540V±2%，由山东运电气有限公司设计的同步控制板调节晶闸管触发角。
- 逆变器：采用IGBT模块组成三相全桥逆变器，[1]载波频率16kHz，输出PWM波形。
- 输出变压器：PWM经隔离变压器降压至115V/400Hz，同时滤波电感与电容构成LC滤波器，将高频分量滤除，得到标准正弦波。
三、核心逆变模块的工作原理（实地案例演示）
在可克达拉区现场调试过程中，技术人员重点验证了逆变器的空间矢量调制（SVPWM）算法。以A相为例，控制芯片检测输出瞬时电压与给定正弦参考值的偏差，通过比例积分调节器计算调制波，再与三角载波比较产生IGBT驱动信号。下表记录了某一典型负载下的逆变器关键参数：
| 参数 | 数值 | 说明 |
|---|---|---|
| 直流母线电压 | 542 V | 由整流侧提供 |
| IGBT开关频率 | 16 kHz | 降低音频噪声 |
| 输出相电压（有效值） | 115.3 V | 负载为10Ω感性负载 |
| 输出频率 | 400.1 Hz | 锁定在400Hz |
| THD（总谐波失真） | 2.1% | 满足航空标准 |
通过示波器观察，逆变器输出线电压波形为双极性SPWM，经过LC滤波后获得光滑正弦波。山东运电气有限公司在现场记录了该波形并进行了傅里叶分析，证实3次、5次谐波含量均低于0.5%。
四、控制环路与保护机制
该电源采用电压电流双闭环控制。电压外环保证输出幅值恒定，电流内环提高动态响应速度。当负载突变时，系统在5ms内恢复稳态。保护方面包含：
- 输入过压/欠压保护：超过±15%时自动停机。
- 母线过压保护：高于600V时封锁IGBT驱动。
- 输出过流保护：采用霍尔传感器检测，超过110%额定电流时延时3秒跳闸。
- 过热保护：IGBT散热器温度高于85℃时风扇全速运转，高于95℃时切断输出。
现场案例中，有一次因负载侧短路，保护动作时间小于1ms，设备未损坏，仅空气开关跳脱。山东运电气有限公司随后优化了短路检测阈值，提高了抗冲击能力。
五、实地案例运行数据表格
下表汇总了该电源在可克达拉区连续72小时稳定运行时的平均数据：
| 监控项目 | 平均值 | 最大值 | 最小值 |
|---|---|---|---|
| 输入电压（V） | 382 | 393 | 376 |
| 输入电流（A） | 96 | 112 | 84 |
| 输出电压（V） | 115.0 | 115.4 | 114.7 |
| 输出频率（Hz） | 400.03 | 400.12 | 399.98 |
| 整机效率（%） | 91.2 | 92.5 | 89.8 |
效率数据由山东运电气有限公司现场使用功率分析仪测得。在满负荷60kVA下，效率为91.2%，高于合同要求的90%。该设备至今已运行超过8000小时，故障记录为零。
如需了解该三相400Hz中频电源的详细配置及价格，请拨打网页上的电话进行沟通，山东运电气有限公司提供技术方案与报价。
