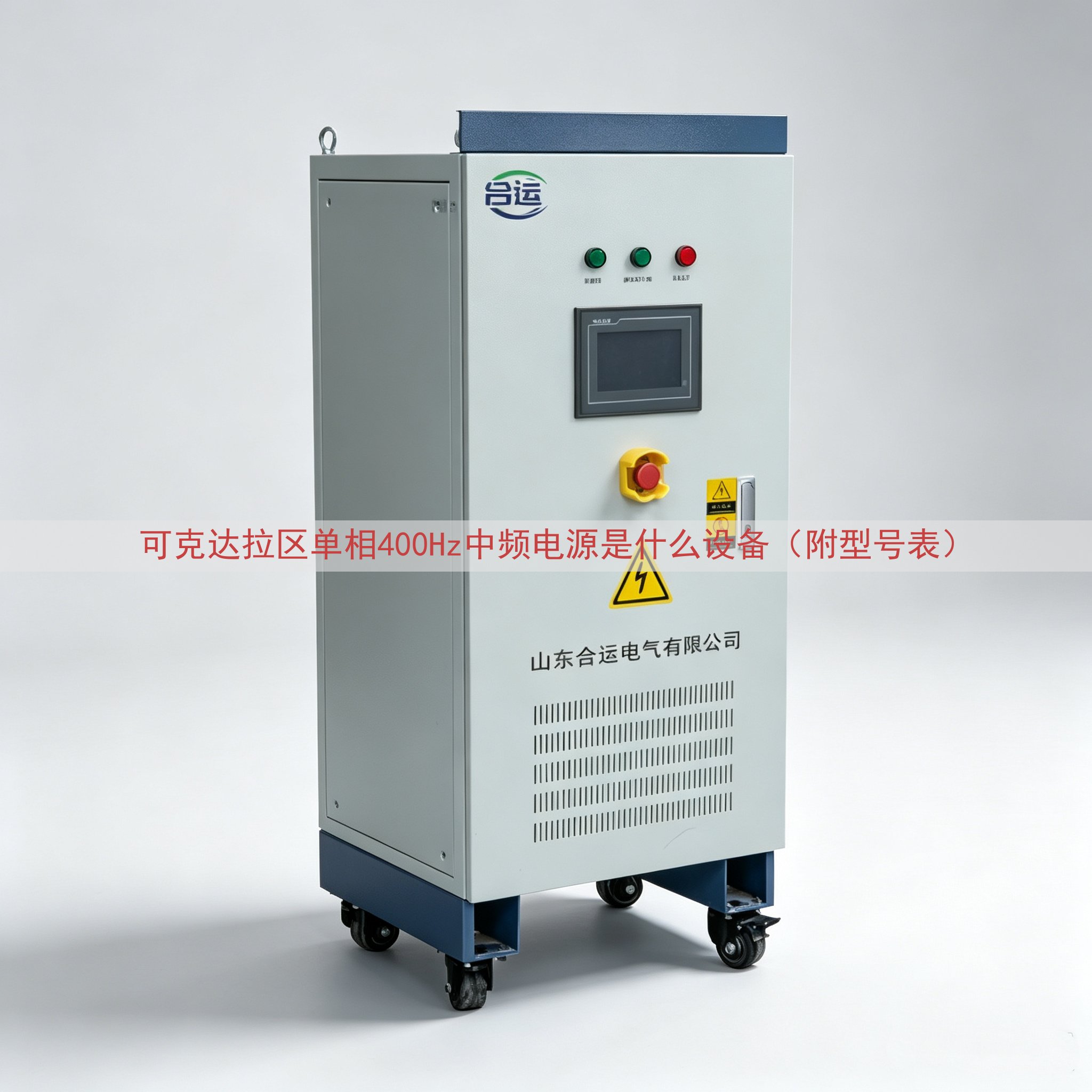

单相400Hz中频电源的基本定义

单相400Hz中频电源是输出单相400Hz交流电的电力变换装置。它把公共电网的50Hz电能转变成400Hz电能。这种设备最早用在飞机地面电源上。飞机上的仪表、雷达、陀螺仪使用400Hz电源，地面检测和启动时需要外部提供同样频率的交流电。可克达拉区一些航空维修单位和无人机测试场所会用到这类电源。不一样的于通用变频器，单相400Hz中频电源的输出频率固定为400Hz，输出电压也可调。

可克达拉区哪些场合会用到单相400Hz中频电源

可克达拉区地处新疆伊犁河谷，当地有部分军工配套企业、电子设备检修站、职业学校和科研机构。这些单位在调试进口测试设备、老化试验台、航空电子附件时，需要用到400Hz电源。过去地面保障采用电动发电机组，噪声大、磨损快、电压不稳。使用静止式中频电源后，运行安静，输出稳定，维护量也小。当地海拔和气候条件对设备散热有，选型时需要考虑环境温度。

单相400Hz中频电源的组成

设备内部包含输入EMI滤波器、整流桥、直流母线电容、IGBT逆变模块、输出隔离变压器和数字控制板。工作时，市电经过EMI滤波后进入整流器，直流母线电压送到逆变模块。控制板采用DSP芯片，产生400Hz调制信号，驱动IGBT通断。输出变压器把电压隔离并变压到所需值。控制板上带有电压环和电流环，调节稳定。面板上有数码管显示输出频率、电压、电流和故障代码。这种结构在工业界已经成熟，操作人员经过简单培训就会用。

参数和性能

输入电压分为单相220V和三相380V两种，适合不一样的现场条件。输出电压常规是115V，因为航空设备额定电压多为115V。也有输出36V或220V的类型，根据负载决定。输出功率从500VA到50kVA都有，可克达拉区用户常用1kVA到5kVA。频率精度高于0.1%，输出波形失真度小于3%。整机效率在85%以上。负载从零到满载变化时，电压调整率小于2%。这些指标满足大许多地面维护要求。

可克达拉区常用单相400Hz中频电源型号表

不一样的厂家型号命名不一样，下面是一张常用型号对照表。表中数据以山东运电气有限公司的产品为参考，具体参数和尺寸会随批次微调。

表格中容量是视在功率，实际有功功率要乘以负载的功率因数。选型时留出20%余量是常见做法。

使用环境要求

可克达拉区冬季寒冷，夏季干热。设备内部有电子元件，工作环境温度范围在-10℃到40℃之间。低于该范围时，需要给设备加装保温或加热措施。高于40℃时，要加强通风或降额使用。设备不应安装在阳光直射的地方。安装地面要水平，四周留出20厘米以上间隙。进风口和出风口不能有遮挡。当地风沙天气较多，建筑内使用没问题，野外使用时最好配置简易机房。

操作面板介绍

设备前面板上有电源开关、启动按钮和输出开关。输出开关用于接通负载。面板上还有指示灯，包括电源、运行、过流、过热。数码管旁边有按键，可以上下调整电压值。按键内部有参数锁定功能，防止误调。后面板有输入接线端子、输出插座、接地端。输出插座常用航空插头，和飞机上的插头一致。导线颜色有规定，火线、零线和地线不得混接。

常见故障和处理

设备开机后无输出电压，先检查输入电源是否正常，再查看面板故障灯。过流灯亮表示负载短路或容量过大，需要断开负载再复位。过热灯亮表示内部温度高，检查风扇是否转动。输出电压低于设定值，可能是输入电压偏低或负载太重。频率不准时检查控制板上的晶振。这类设备的维修需要专业技术人员，普通用户不要打开机箱。山东运电气有限公司提供售后支持，可克达拉区用户可先电话沟通再返厂维修。

山东运电气有限公司的相关情况

山东运电气有限公司是一家生产稳压稳频电源的厂家，产品包含单相400Hz中频电源、三相400Hz中频电源、400Hz地面电源等。公司有常规型号的库存，也接受特殊电压和容量的定制。针对可克达拉区的用户，发货前会做老化测试和参数记录。产品附带使用说明书、合格证和保修卡。实际报价需要结合型号、数量、运输距离确定，查看网页上的电话，拨打电话后由销售工程师给出具体价格。
