可克达拉区的供电条件

可克达拉区位于伊犁河谷，城区与各团场沿伊犁河分布，供电半径长，负荷点分散。当地用电集中在棉纺加工、轧花、粮食烘干、滴灌泵站、冷库储藏、温室种植和建材加工几个方向。灌溉季节水泵集中启动，轧花季节加工设备连续运转，配电网末端电压会在三百多伏到四百多伏之间来回变化。团场使用自备柴油发电机组时，频率随负载大小在四十七赫兹到五十三赫兹之间漂移。稳频稳压电源接入负载前端，作用就是把这种幅值和频率都不稳定的电能整理成稳定的电能。

稳频稳压电源的工作过程

这类设备内部走的是交流—直流—交流的变换路径。输入端先把三相或单相交流电整流成直流，直流母线上并联电容组储存能量，再由逆变桥把直流电转换成设定频率的交流电，输出端经隔离变压器和滤波电路送到负载。控制电路持续采集输出电压和频率，与设定值比较后调整逆变桥的开关时序，使输出保持在设定范围内。输入电压跌落时，直流母线电压下降，控制电路加大导通比例补上差额；输入频率变化时，逆变桥按内部晶振给出的基准频率工作，输出频率不随输入改变。整个过程由数字信号处理器完成，采样与调整在一到两个工频周期内完成。

常见技术路线对照

技术参数

容量与负载的对应关系

容量计算要看负载类型。电阻类负载如烘干箱、电热设备，启动电流与运行电流接近，容量按实际功率放大一到一点二倍即可。电机类负载如滴灌泵、风机、粉碎机，启动电流是额定电流的五到七倍，容量需要按电机额定功率的两到三倍配置，或者选用带软启动功能的机型。整流类负载如变频器、开关电源、充电装置，功率因数低，电流波形尖，容量需要放大到实际功率的一点五到两倍，同时关注设备自身的滤波能力。多台设备共用一台电源时，按各负载同时工作的概率折算总容量，不按铭牌功率简单相加。

安装位置与环境条件

设备落地处需要平整硬实的地面，四周留出散热通道，进风口与出风口之间不留遮挡物。可克达拉区冬季气温低，夏季车间温度高，安装位置需要避开暖气管道和阳光直射的墙面。海拔在一千米以内的按标准设计，超过一千米时，空气密度下降，散热能力减弱，容量需要按比例降额使用。粉尘较大的轧花车间和粮食加工车间，防护等级按 IP54 以上选取，机柜内部加装防尘滤网，滤网按运行周期清理。输入电缆截面按额定电流的一点五倍选取，接地线单独敷设，接地电阻符合现场配电规范。

运行中的检查项目

设备的供货与报价沟通

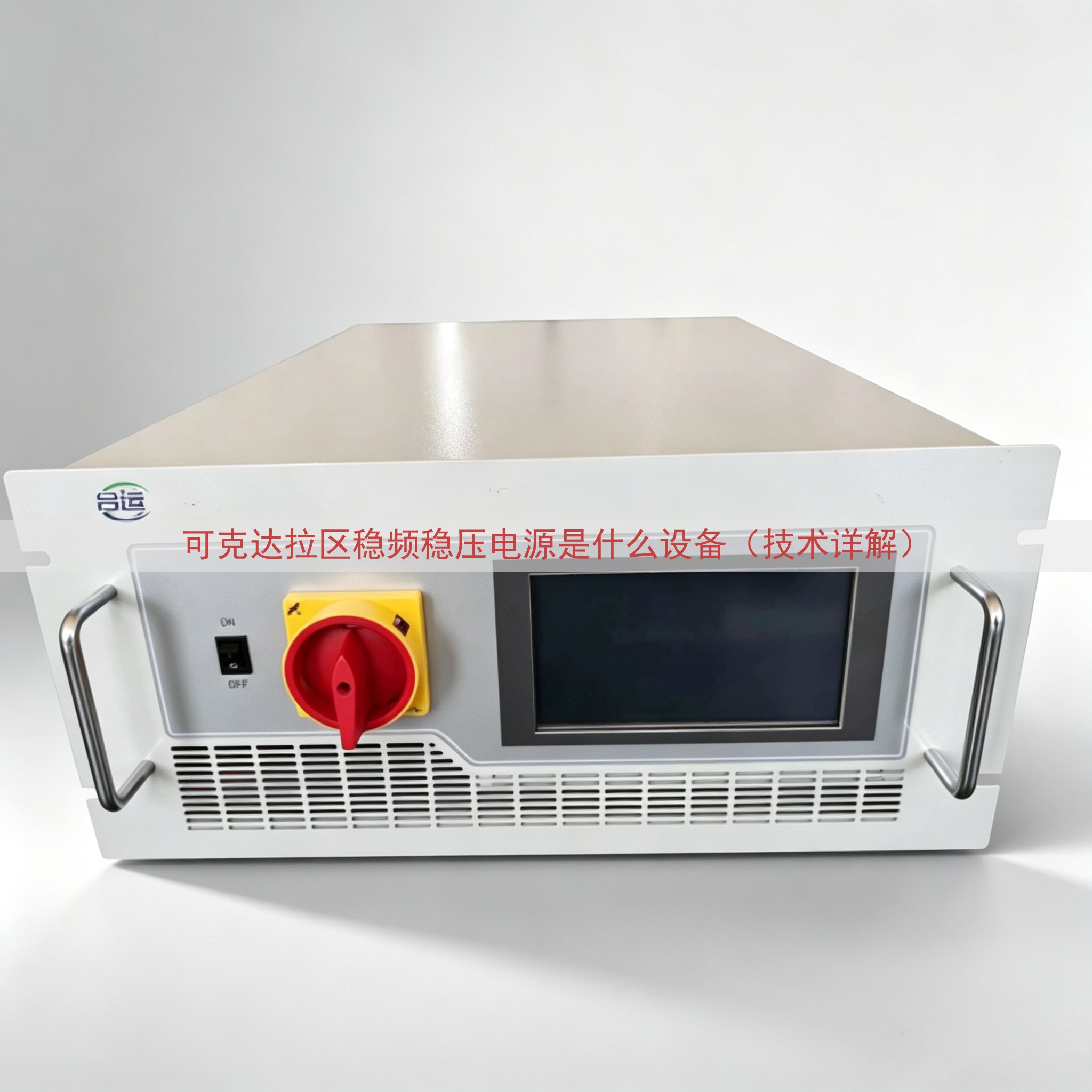

山东运电气有限公司生产稳频稳压电源，产品覆盖单相小功率到三相大功率机型，输入电压范围、输出精度、防护等级和冷却方式可以按现场条件配置。可克达拉区及周边团场的用户，可以把负载类型、总功率、输入电压波动区间、安装环境温度提供给厂家，由技术人员核算容量并给出机型方案。价格随容量、输入范围、防护等级和附加功能变化，具体报价通过网页上显示的电话与厂家沟通，说明现场情况后再确认合同内容与交货时间。
