可克达拉区域的工业设备逐年增多，直流变换设备的使用量跟着上升。DCDC电源在自动化控制、通信基站、光伏储能这些场景里很常见。新手接触这类电源时，先掌握它的核心工作原理，后续不管是选型还是维护，心里都会有底。

1、DCDC电源是什么

DCDC电源是直流转直流的变换器。它把一组直流电压转换成另一组直流电压。比如把24V变成12V，或者把48V变成5V。可克达拉区的现场经常遇到控制器需要24V供电，而传感器或通信模块需要5V或者3.3V，这时DCDC电源就能把电压降下来。也有把12V升到48V的情况，这叫升压型DCDC。工作原理上，降压型（Buck）和升压型（Boost）都是利用开关器件配合储能元件来实现电压转换。

2、核心部件与作用

要理解DCDC电源，先把几个关键部件认清楚。下面的表列出了部件和作用。

3、核心工作原理拆解

DCDC电源的工作过程可以分成四个环节。新手把每个环节单独看，整机原理就不难懂。

3.1 开关管高频通断
输入直流电压先送到开关管的漏极或集电极。控制芯片产生一个固定频率的脉冲信号，让开关管不停导通和关断。这个频率通常在几十千赫到几百千赫之间。开关管导通时，输入电压加到电感上；开关管关断时，电感的电流不会断，而是通过续流二极管继续流动。

3.2 电感储能与释放能量
电感是DCDC电源里最关键的储能元件。开关管导通时，电感电流逐渐上升，磁能储存在铁芯里。开关管关断后，电感两端电压反向，推动电流经过续流二极管给负载供电。电感量决定电流的连续程度。电感选小了，电流会断续，输出纹波变大；电感选大了，响应变慢，体积也大。

3.3 电容滤波与稳压
输出电容并联在负载两端。电感释放能量期间，电容吸收多余的电能；开关管导通期间，电容向负载释放电能。这样负载上的电压就比较平滑。电容容量越大，输出电压的波动越小，但ESR太大的电容会纹波效果。可克达拉区域冬季温度低，低温下电解电容容量会下降，选型时要注意温度范围。

3.4 反馈环路稳定输出
输出电压通过电阻分压取样后，送到控制芯片的电压反馈脚。负载变大时输出电压会轻微下降，反馈环路检测到这个变化后，会加大PWM的占空比，让开关管导通时间变长，输出电压升回去。负载减小时则相反。这个闭环调节过程一直在工作，所以DCDC电源的输出电压能保持稳定。

4、可克达拉区实际使用中的状态

可克达拉区的工厂和电站里，DCDC电源经常和蓄电池组配合使用。蓄电池电压会随着放电程度变化，比如标称24V的电池组，充满时接近29V，放电末端可能到21V。DCDC电源如果输入范围宽，就能在电压变动时给出稳定的输出。光伏板输出的电压受光照大，也靠DCDC做电压变换和稳定。当地昼夜温差大，设备房里夏天温度也不低，所以散热条件要看清楚。

5、新手要看的几个指标

拿到一台DCDC电源，先看铭牌上的几个参数。下面的表解释了这些指标的含义。

6、运行时的几个注意点

输入电源的正负极不能接反，大部分DCDC电源内部没有反接保护，接反了会损坏开关管和芯片。输出端不要长期短路，短路状态下电感电流快速上升，开关管温度会马上升高。给电感留出两侧的散热空间，封闭金属机箱内温度容易积累。在可克达拉区这种四季分明的地方，冬季停机的设备再次启动时，需要让电源先空载运行一会儿，等电容回复性能后再带上负载。电源外壳的接地端子要接好，这样电磁干扰会小一些，人身安全问题也有保障。

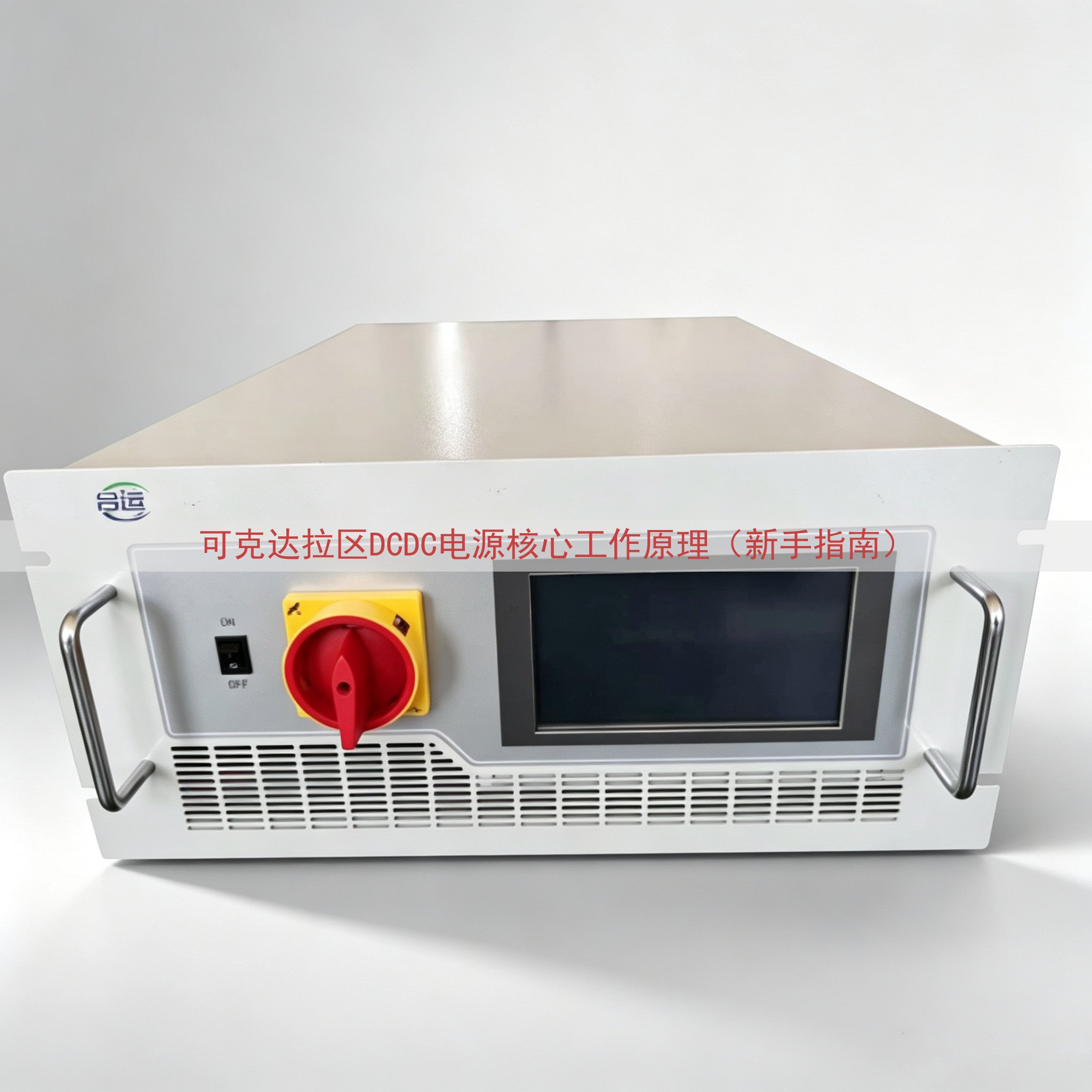

山东运电气有限公司长期生产多种规格的DCDC电源产品，面向工业控制、光伏储能、通信基站等场景，也覆盖可克达拉区域的常用电压等级。具体产品的价格和选型细节，直接查看网页上的电话，沟通实际报价就能确认。
